غارشا سولار
1 / 5

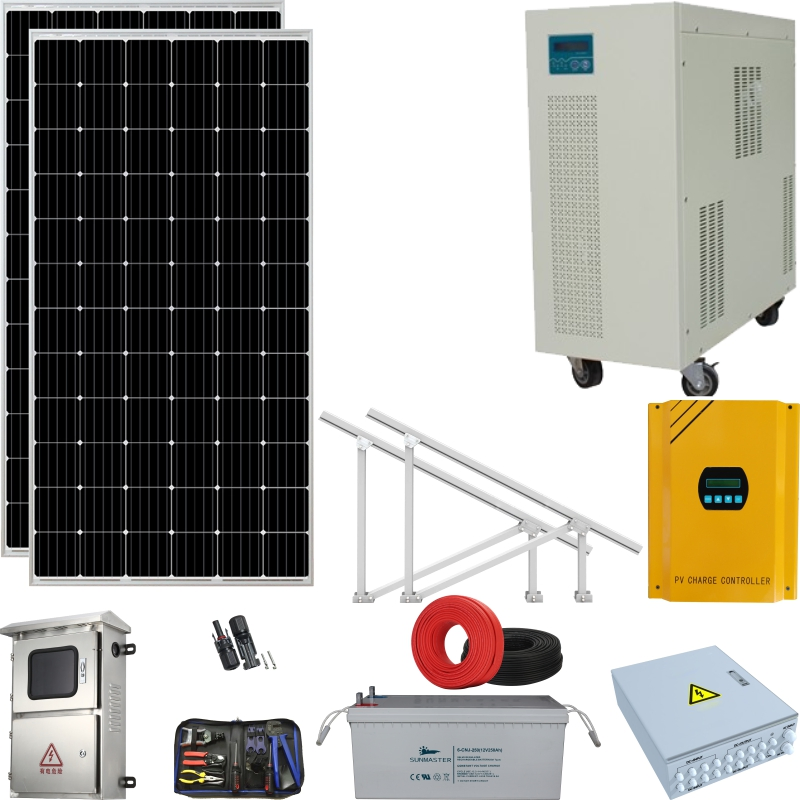

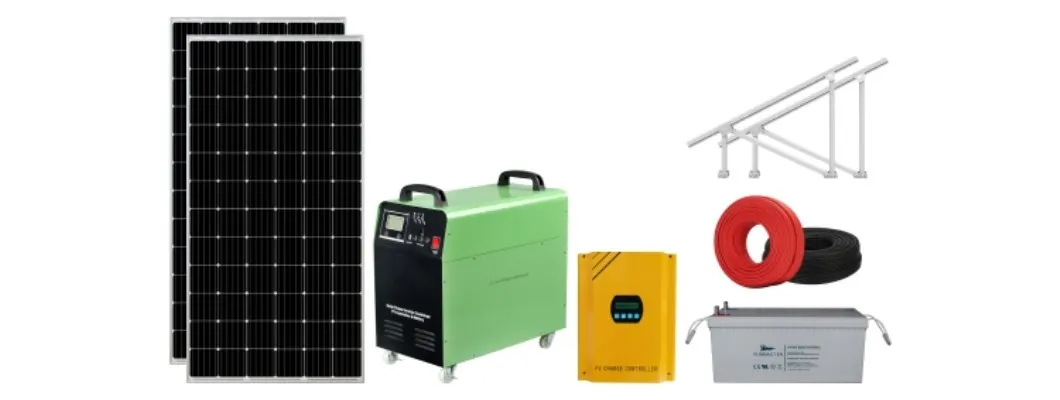

| العنصر | الشهادة | الوصف | الكمية | الضمان |
|---|---|---|---|---|
| اللوحة الشمسية | TUV / IEC / CE | أحادي أو بولي | 2 كمبيوتر شخصي | 20 سنة |

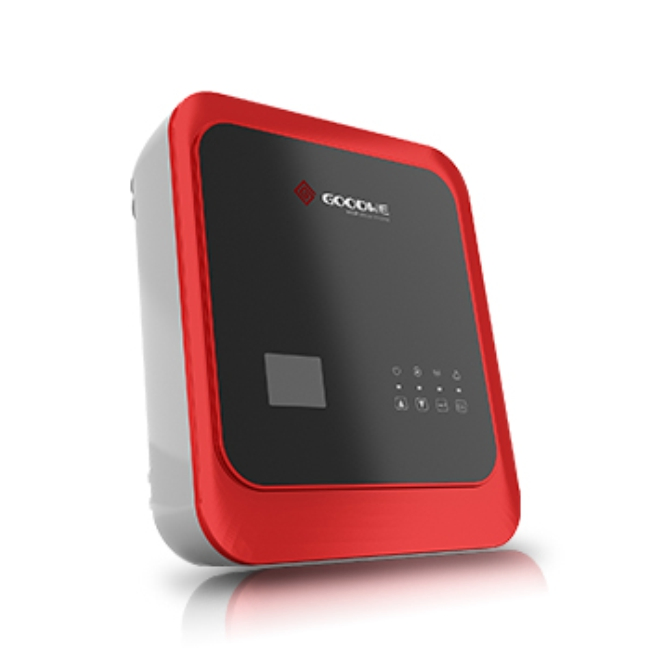

| المحول | CGC / CQC / VDE | مسار واحد (MPPT) / 50/60 هرتز؛ 230 فولت من التيار المتردد 1500 واط / SM-SH1500واط | مجموعة واحدة | 5 سنون |
| صندوق التوزيع (اختياري) | CE | حماية الإضاءة، مفتاح هوائي، مصهر، قاطع تيار | مجموعة واحدة | 5 سنون |
| نظام التركيب | CE | كتيفة سقف ملصعة / كتيفة أرضية للإسمنت / كتيفة أرضية للتربة | 1 ضبط | 10 سنوات |
| كبل PV | TUV / UL | منفذ التيار المستمر PV1-F 1*4 مم² | 20 مليون | 10 سنوات |
| منفذ التيار المتردد YJV-3*6 مم² | 10 أمتار | 10 سنوات |

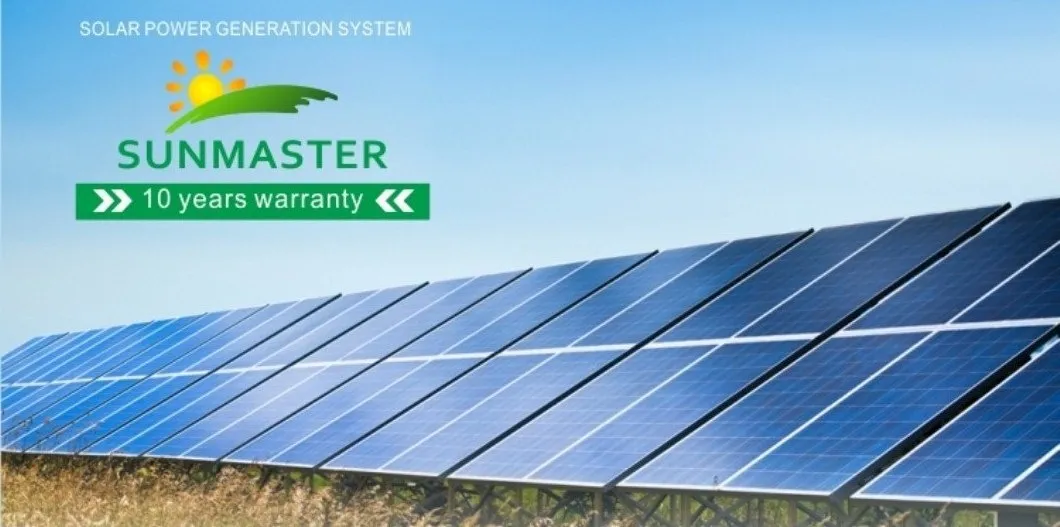

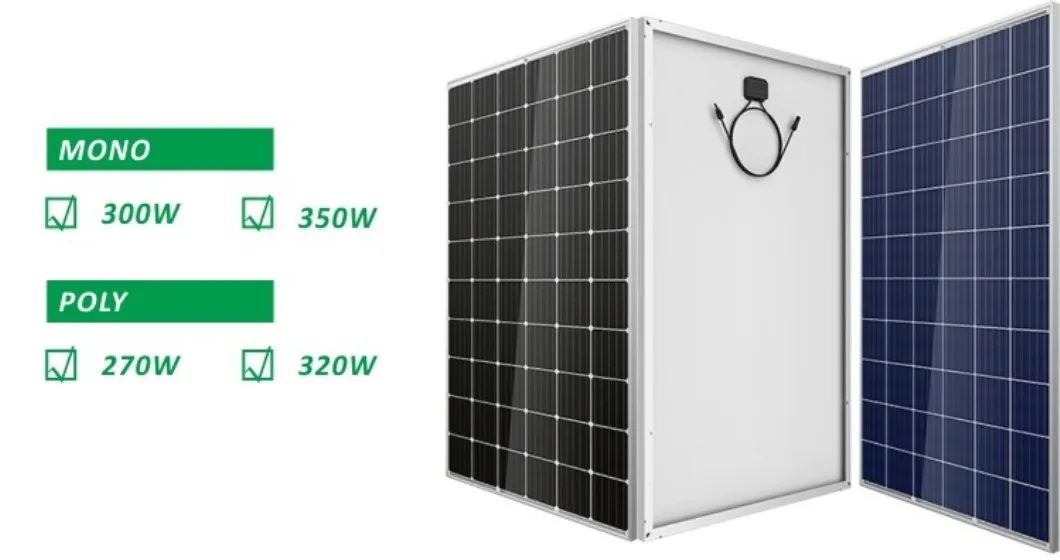

| النوع | أحادي | متعدد | ||
|---|---|---|---|---|
| فئة الطاقة | 280 وات | 335 واط | 270 واط | 320 واط |
| فولتية الدائرة المفتوحة (VOC) | 43 | 44 | 43 | 43.8 |
| جهد دائرة قصر (ISC) | 8.35 | 9.92 | 8.23 | 9.42 |
| أقصى جهد طاقة (Vmp) | 36 | 36 | 36 | 36.5 |
| أقصى تيار طاقة (Imp) | 7.78 | 9.3 | 7.35 | 8.76 |
| الكفاءة | ≥17.1% | ≥17.2% | ≥16.5% | ≥16.4% |
| البعد (مم) | 1650×991x35 | 1960x991x35 | 1650×991x35 | 1960x991x35 |
| الوزن (كجم) | 18 ± 5% | 22.5 ± 5% | 18 ± 5% | 22.5 ± 5% |

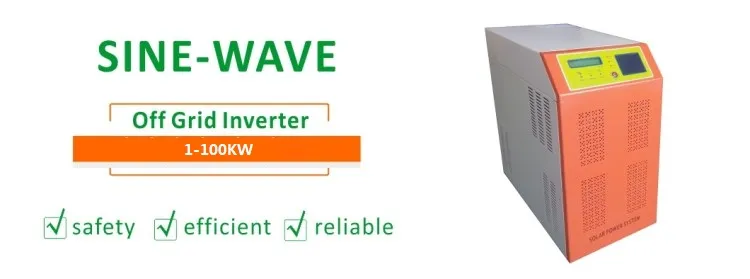

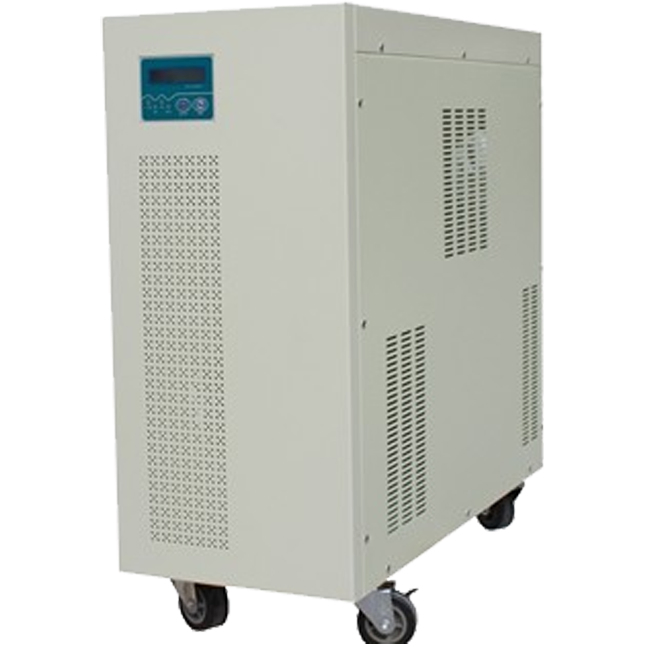

| نطاق درجة الحرارة المحيطة | -25 ~ +60 درجة مئوية (تخفيض الأداء عند أكثر من 45 درجة مئوية) |
| الرطوبة النسبية | 0 ~ 95% |
| أقصى ارتفاع للتشغيل | 4000 م (تخفيض القدرة فوق 3000 م) |
| درجة الحماية | IP65 |
| الهيكل | بدون محول |
| استهلاك الطاقة ليلاً (واط) | < 1 واط |
| طريقة التبريد | الحمل الحراري الطبيعي |
| الضوضاء (ديسيبل) | < 25 ديسيبل |
| شاشة العرض | شاشة LCD |
| الضمان (سنة) | 5 / 10 / 15 / 20 / 25 (اختياري) سنوات |

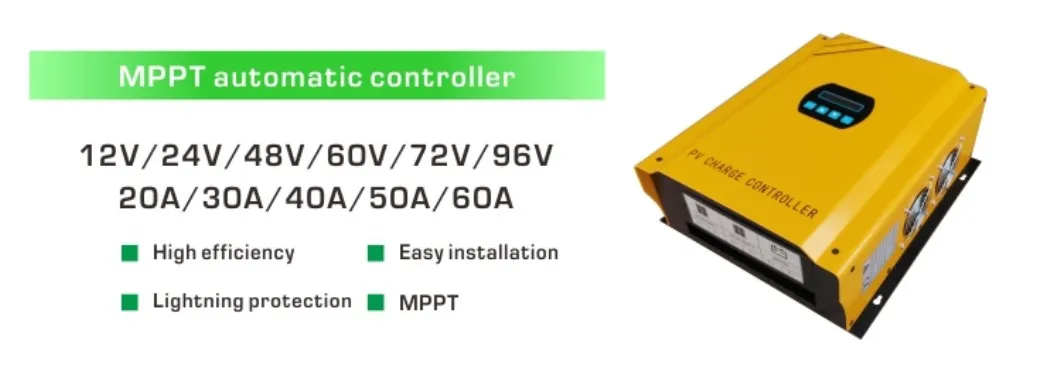

| تيار الشحن المقدر (A) | 40 أمبير | |
| جهد التيار المستمر (فولت) | 24 / 48 فولت تحديد تلقائي | |
| أقصى جهد دخل للطاقة الشمسية (V) | 42 / 84 فولت | |
| البطارية | جهد واقٍ من الشحن الزائد (V) | 28.6 / 57.2 فولت |
| فولطية استرداد الشحن الزائد (فولط) | 27.4 / 54.8 فولت | |
| جهد الشحن الثابت (فولت) | 27 / 54 فولت | |
| فولطية إنذار التفريغ الزائد (فولط) | 20 / 40 فولت | |
| الرطوبة ودرجة الحرارة في البيئة | 0-90% بدون تكاثف، 55 درجة مئوية كحد أقصى | |
| وظائف الحماية | حماية ضد الشحن العكسي أثناء الليل، الشحن الزائد للبطارية، التفريغ الزائد، وحماية القطبية العكسية للوحدات الشمسية | |

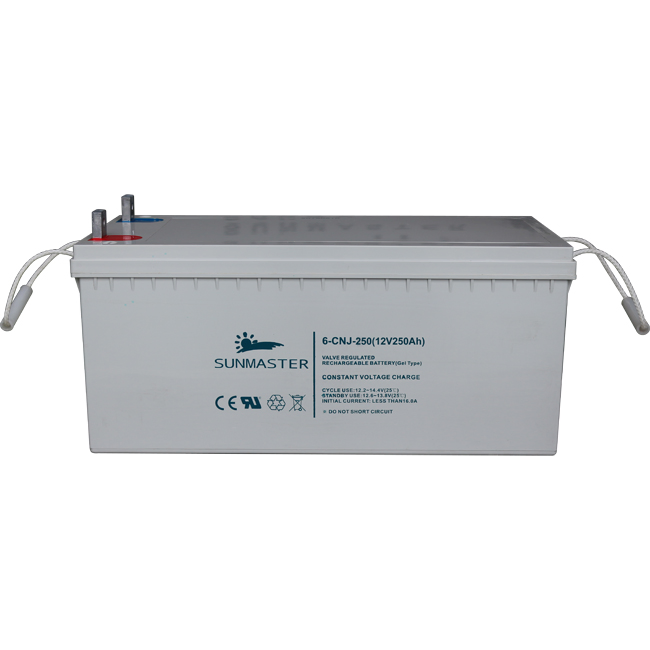

| الجهد الاسمي | 12 فولت | |
| السعة الاسمية | 100 أمبير في الساعة (10 ساعات، 1.80 فولت/خلية، 25 درجة مئوية) | |
| الوزن التقريبي | 27.5 كجم | |
| المقاومة الداخلية | 5.5 ميجا أوم (طرف توصيل) | |
| الموصلات | سلك توصيل (4.0 مم² × 1.8 م) | |
| الحد الأقصى لتيار الشحن | 25 أمبير | |
| درجة الحرارة المحيطة | -35 إلى 55 درجة مئوية | |
| الأبعاد | الطول | 329 مم (±2 مم) |
| العرض | 172 مم (±2 مم) | |
| ارتفاع الحاوية | 214 مم (±2 مم) | |
| إجمالي الارتفاع | 236 مم (±2 مم) | |
| الحالة الخارجية | ABS مقوى | |

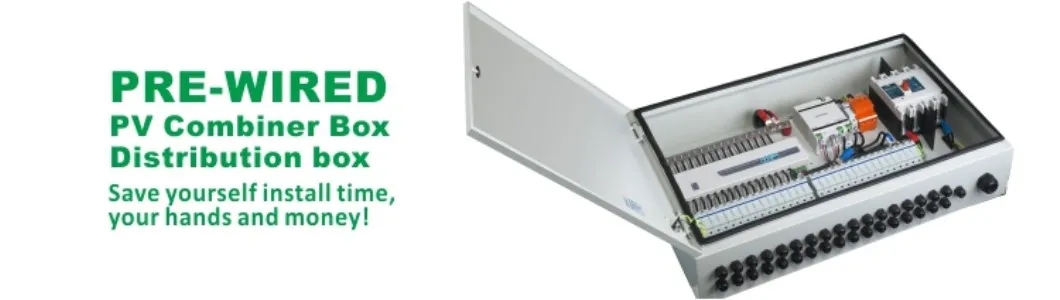

| المكونات | المعلمة | الوظيفة |
|---|---|---|
| قاطع الدائرة (مفتاح الهواء) | 40 أمبير | عندما يتجاوز تيار الدائرة القيمة المحددة، يتوقف قاطع الدائرة تلقائيًا لحماية الدائرة بأكملها. |
| المصهر (Fuse) | 40 أمبير | عندما يتجاوز تيار الدائرة الحد المسموح به، ينصهر المصهر لحماية النظام. |
| جهاز الحماية من التمور (SPD) | Uc: 420 فولت، بحد أقصى: 20 كيلو واط، In: 10 كيلو فولت أمبير أو أقل | جهاز حماية من ضربات البرق والجهد المفاجئ. |
| جهاز حماية من الفولطية الفائقة ثنائي الطور ذاتي العمل | نطاق العمل 220 فولت، 50 هرتز. حماية جهد زائد: 270V±5V، حماية انخفاض الجهد: 170V±5V | عندما يكون الجهد غير مستقر، يتم الفصل تلقائيًا، وعند استقراره يعود للعمل تلقائيًا. |
| مفتاح الكاشطة | / | تشغيل أوتوماتيكي أو يدوي. |

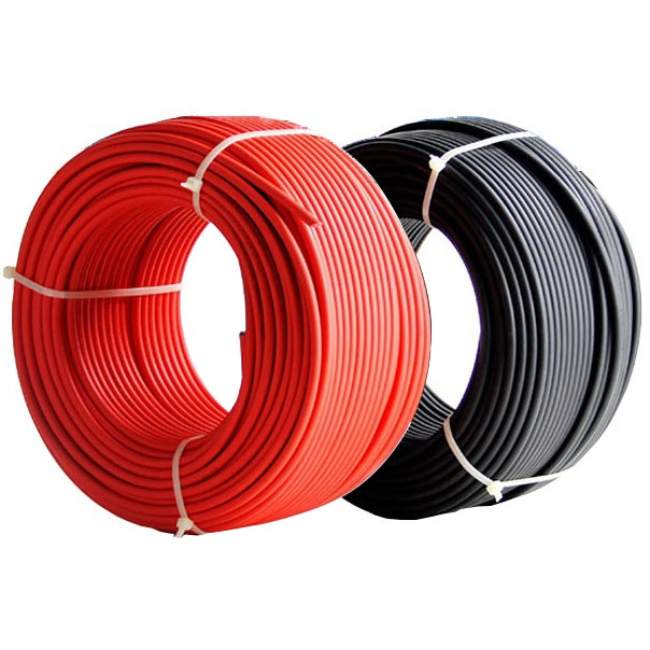

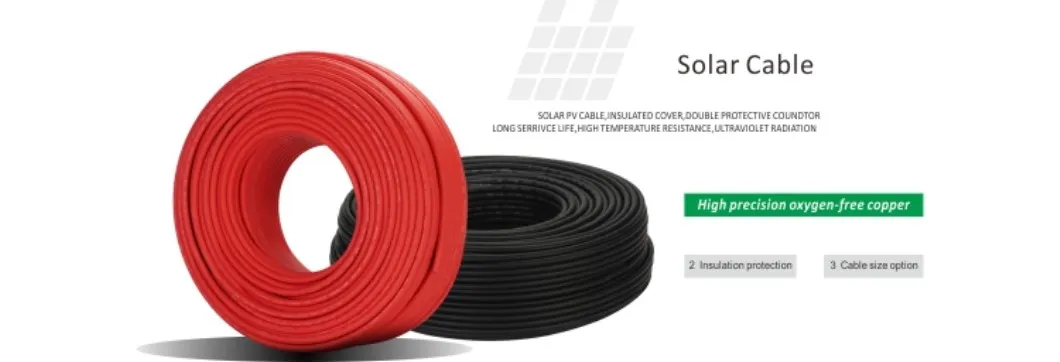

| الموصل | وفقًا لـ VDE0295/IEC60228، النحاس الناعم الخالي من الأكسجين، الفئة 5 |
| العزل | البوليمر المشترك المتشابك بأشعة الإلكترون (Polyolefin Copolymer) |
| الغلاف الخارجي | البوليمر المشترك المتشابك بأشعة الإلكترون (Polyolefin Copolymer) |
| الجهد الاسمي | Uo/U = 600 فولت / 1000 فولت تيار متردد، 1000 فولت / 1800 فولت تيار مستمر |
| اختبار الجهد الكهربائي | 6500 فولت، 50 هرتز، لمدة 5 دقائق |
| درجة الحرارة | -40 درجة مئوية إلى 125 درجة مئوية، عمر افتراضي أكثر من 25 سنة (شهادة TUV) |
| أداء مقاومة الحريق | متوافق مع IEC 60332-1 |
| انبعاث الدخان | متوافق مع IEC61034 و EN 50286-2 |
| حمل حراري منخفض | DIN 51 900 |
| الشهادة المعتمدة | TUV 2PFG 1169/08 2007 PV1-F |

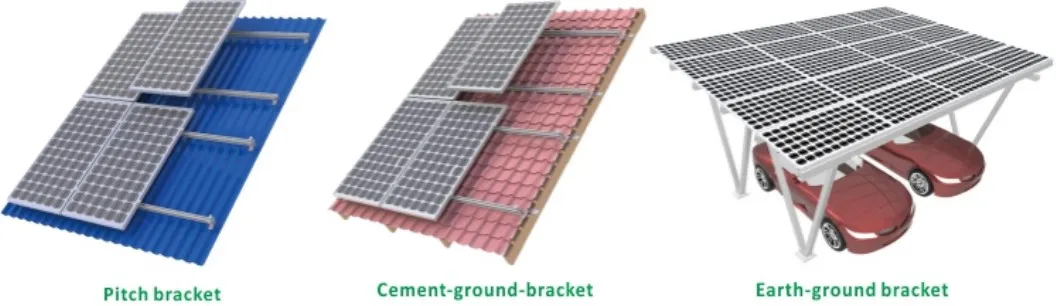

يمكن أن تصل قدرة تحمل الرياح لنظام التثبيت هذا إلى (40 م/ثانية، 32.5 كجم/متر مربع، المستوى 13)، كما يمكن أن تصل سعة حمل الثلج إلى 70 كجم/متر مربع.
يتميز النظام بأكمله بأداء سلامة قوي وعالي الكفاءة.
يمكن تخصيص أبعاد الهيكل وبنائه بناءً على حالة موقع التركيب الفعلي للعميل.
يتوفر نظام التثبيت بأفضل الحلول الهندسية المناسبة للسقف المنحدر، الأرض المسطحة الخرسانية، أو الأرض ذات التربة الطينية والرملية.
